Schnitzer-Ersatzteile Mahlsteine für Schnitzer Grano 200
-
- 99,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: A16700800+A16700900-146001 Lieferzeit 1 bis 3 Tage
-
Mahlsteine für Schnitzer Grano 200
Diese Mahlsteine sind passend für die Getreidemühle Schnitzer Grano 200 und sorgen für ein gleichmäßiges und zuverlässiges Mahlergebnis.
Mit der Zeit unterliegen Mahlsteine einem natürlichen Verschleiß. Wird das Mahlergebnis zunehmend gröber oder ungleichmäßig, kann ein Austausch sinnvoll sein.
Wichtiger Hinweis vor dem Austausch
Bevor Sie möglicherweise völlig unnötigerweise neue Mahlsteine bestellen, prüfen Sie bitte zuerst, ob sich das Problem durch eine Nachjustierung beheben lässt.
In vielen Fällen ist das Mahlergebnis nicht durch verschlissene Steine verursacht, sondern durch eine verstelltete Feinjustierung.
Feineinstellung der Mühle
- Mühle auf ganz fein einstellen
- Mühle auf den Kopf stellen
- Boden (4 Schrauben) abschrauben und abnehmen
-
Lüftungsrad mit einem 2 mm Inbusschlüssel entfernen
(die Schraube sitzt seitlich am Lüftungsrad und ist nicht direkt sichtbar) - Die drei Schrauben lösen, die den Verstellhebel befestigen
- Den Verstellhebel anheben (die Zahnräder dürfen nicht mehr ineinander greifen) und um 1–2 Zähne nach grob (im Uhrzeigersinn) verstellen
- Schrauben wieder anziehen, Lüftungsrad montieren und Maschine schließen
Erst wenn sich damit keine Verbesserung erzielen lässt, ist ein Austausch der Mahlsteine sinnvoll.

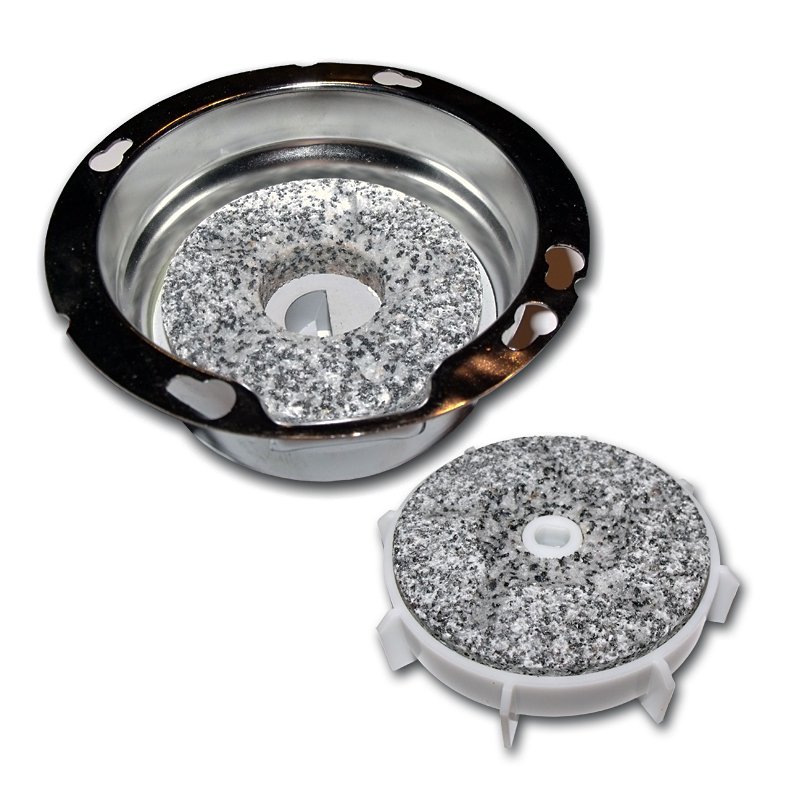

Aufbau und Ausführung
Das Mahlwerk der Grano 200 besteht aus zwei aufeinander abgestimmten Komponenten:
Stehender Mahlstein (Stator)
- fest in den Mahlkammerdeckel (Edelstahldeckel) eingeklebt
- Außendurchmesser: 90,5 mm
- Innendurchmesser: 34,5 mm
- Mahlmuster: 5-zackige Turbine
- Gewicht: ca. 504 g
Der Mahlkammerdeckel wird als komplette Einheit gewechselt.
Drehender Mahlstein (Rotor)
- Durchmesser Mahlstein: 90,5 mm
- Durchmesser Flügel: 185 mm
- Dicke: 26 mm
- Mahlmuster: 5-zackige Turbine
- Gewicht: ca. 308 g
Der drehende Mahlstein sitzt auf der Motorachse und wird über zwei Muttern fixiert.
Austausch des Mahlkammerdeckels (Stator)
- Mahlkammerdeckel leicht gegen den Uhrzeigersinn drehen
- nach oben abheben
- neuen Deckel einsetzen
Austausch des drehenden Mahlsteins
Der drehende Mahlstein wird über zwei Linksgewindemuttern befestigt:
- Lösen im Uhrzeigersinn
- Festziehen gegen den Uhrzeigersinn
Nach dem Aufsetzen des neuen Mahlsteins werden die Muttern gegeneinander gekontert.
Wichtig:
Zwischen der Unterkante der unteren Mutter und der Oberkante des Mahlsteins sollte ein Spiel von etwa 1–2 mm vorhanden sein.
Passend für
- Schnitzer Grano 200
